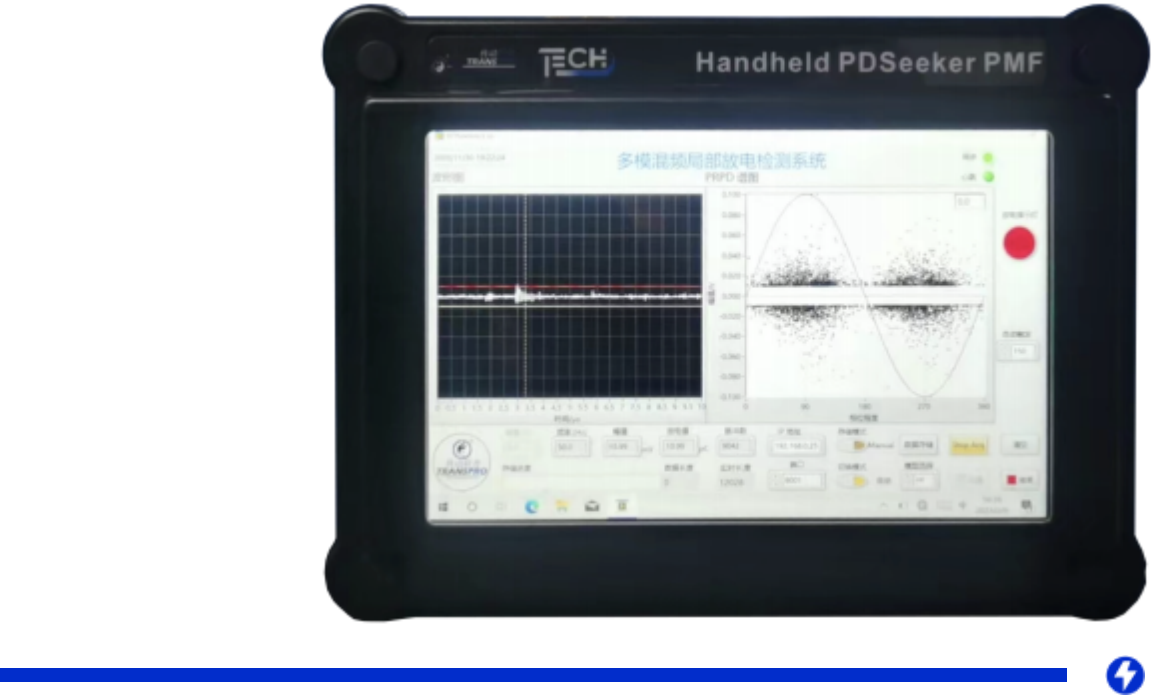

Portbale PDSeeker - PMF

Handheld Multimode Mixing Cable Local

Discharge Detection System

Handheld  Multi-mode Mixing Detection

Due to the different spectrum characteristics and transmission modes of local discharge with different insulating

media, different discharge types and different transmission

paths,sensors of different modes (AE,HFCT,TEV,UHF) should be adopted in field local discharge test to obtain the best signal-to-noise ratio (SNR). However,because the field

test of local discharge is complex and unknown,Therefore,

the application selection of sensors with different modes

is a challenge in field emission testing.Handheld multi-mode mixing test of PDSeeker can collect current signal,

voltage signal,electro magnetic wave etc.of local release

at the same time, covering different frequency bands and modes of local release, which is a good solution to meet

the challenges of on-site local release test.

Cable Discharge Detection Pain Point

Power  cables  especially  distribution network cables,often cannot be   installed with high-frequency CT,so it is diffi cult to carry out live detection of local discharge

The handheld contactless integrated design of PDSeeker does not require external sensors and mobile

terminals, and is not restricted by field conditions. It is very convenient for the local release detection of power cables, especially distribution network cables, and can be widely used in different electrical equipment such as high-voltage cables, transformers and switch-gear.

 It is not convenient to obtain the power frequency synhronization signal in the field office discharge test of cable,so it isnecessary to install an external synchronization device.

Cable discharge Detection Pain Point

Adaptive synchronization of PDSeeker automatically extracts              synchronization signals from measured signals, so that no external       synchronization devices need to be installed on site,which is

greatly convenient for field testing,and effectively solves the

major problems such as the difficulty of synchronizing in no-load line.

Due to the serious leakage of cable   field discharge test,break down accidents often  occurr after theartial discharge detection is normal.

PD Seeker multi-mode mixing test, while collecting  local discharge current signal, voltage signal,electro magnetic wave,etc.to avoid partial discharge leakage test,so that the accident of partial discharge field test

approaching inevitability.The field  partial discharge test of cable has great noise influence,and discharge identification is difficult.

Automatic  noise separation and classification,discharge identification and discharge alarm of  PD Seeker make the general test of cable  partial discharge live detection easy  and accurate.

Suitable for high voltage cable and medium voltage distribution network cable

Measuring point: cable body

Measuring point: ground wire

Measuring point: cable connector

Three-in-one test

Technical Core

Handheld, multi-mode,mixing signal

acquisition(16kHz -1GHz)

The full frequency band covers the spectrum range of partial  discharge generated by power cable.To solve the attenuation problem caused by different transmission paths and modes of partial discharge signals,the   complete pulse waveform is captured for signal separation and classification,and

discharge identification and location.

Separation and Classification Technique

Because the interference of PD detection is large and  many ,how  to eliminate the noise interference becomes the key problem of PD detection.Signal separation and classification technology is a new path  for noise processing,which is mainly  based on thecharacteristic quantity extracted from the discharge pulse   waveform for separation and cluster analysis.Because different types of discharge signals show different clustering

 on the TF spectrum the separation and classification of different t dischare signals are realized, so as to avoid the problems of local release  error and detection caused by the traditional windowing technology of  noise processing.

PD Seeker-PMF

applies the automatic separation and classification technology,

without manual operation,the software

automatically completes the  separation and classification of the collected signals.
